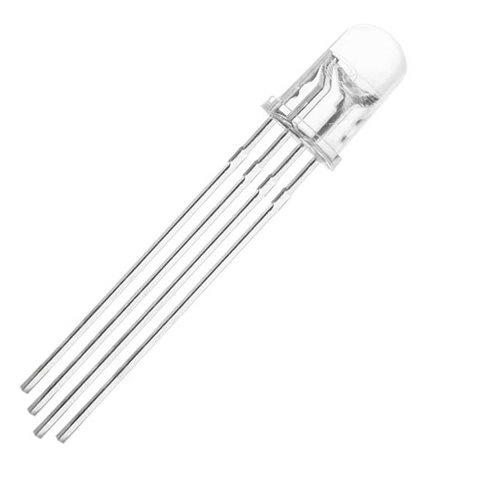

5mm RGB Led Ortak Anot - 4 PİN

5mm Ortak uçlu RGB  led ile tek bir led ile üç farklı renkte ışık elde edebilirsiniz.

Kullanımı oldukça kolaydır. Normal bir lede göre bu ledlerde 4 pin bulunmaktadır.

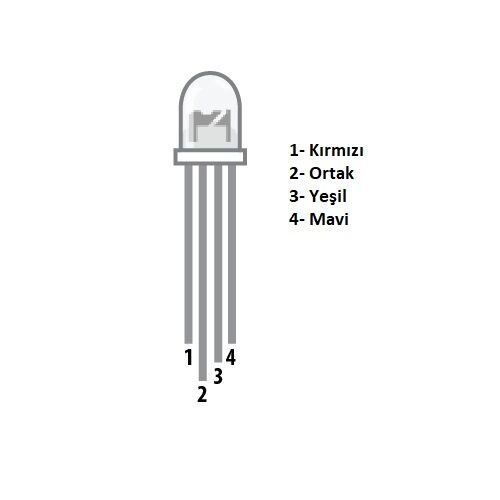

Aşağıdaki görseldeki gibi en uzun olan 2. pin ortak uçtur.

Bu pini 5V (besleme, artı) ye bağlayın.

Daha sonra hangi rengi isterseniz o pine güç verin.

Pinlerin önüne direnç koymanız önerilir.

Eğer 1. pine güç verirseniz (örneğin arduino pinini LOW yapın) kırmızı ışık yanacaktır.

3.pine güç verirseniz yeşil, 4. pine güç verirseniz de mavi ışık verecektir.

Her led için ayrı voltaj değeri bulunmaktadır.

• Kırmızı: 2.0V
• Mavi: 3.2V
• Yeşil: 3.2V

Örneğin; 5V kaynağa bir direnç ile kırmızı ledi bağlarsanız direnç üzerine düşen voltaj 3V olurken, mavi veya yeşilde direnç üzerine düşen değer 1.8V olacaktır.

Direnç üzerine düşen voltajı direnç değerine böldüğümüzde led üzerine düşen akımı hesaplayabilirsiniz.

100ohm direnç,5V kaynak ile kırmızı ledden geçen akım 20mA civarı olacaktır.

Diğer yönden üç renk pinine PWM ile veya analog olarak farklı voltajlar uyguladığınızda kırmızı,mavi,yeşil dışında renkler de elde edebilirsiniz.

Not: Anot ve Katot olarak karışık gönderilmektedir.
