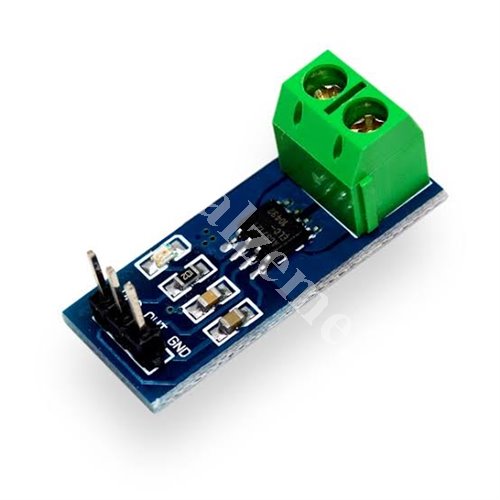

ACS712 Akım Sensörü Modülü AC / DC +5A / -5A

ACS712 Akım Sensörü Kartı ürünü akım kontrolü için ucuz ve güvenilir bir çözümdür.

5 Ampere kadar akım okuyabilir ve kontrol edebilirsiniz.

Motor kontrol devreleri, güç yönetimi ve güç kaynağı devrelerinde  kullanabileceğiniz bu üründe hall sensörü kullanıldığı için elektrik ve elektronik devreleri birbirinden ayrıdır.

Dolayısıyla parazitlenme ihtimali en aza indirilmiştir.

Bu özelliği ile elektriksel izolasyon gerektiren devrelerde kullanılabilir.

IC(akım kontrol) sensörü aşırı yük durumlarına 5 sefere kadar dayanabilir.

Ürün hem DC hemde AC devrelerde kullanılabildiği gibi çift yönlü akım geçişine olanak sağlayacak şekilde tasarlanmıştır.

Minimum sipariş tutarı 150,00TL'dir.1500,00TL üzeri alışverişlerde kargo ücreti alınmamaktadır.
Alıcı ödemeli kargolar , kargo firmasının kendi verdiği tarifeden gitmektedir.Tüm sorumluluk alıcıya aittir.
Stokta kalmayan ürünleri [email protected] mail adresimizden sorabilirsiniz.
Ürün hakkında bilgi almak için 0212 252 62 92 no'lu telefonumuzdan yada 0544 614 15 37 no'lu whatsap hattımızdan da ulaşabilirisiniz.

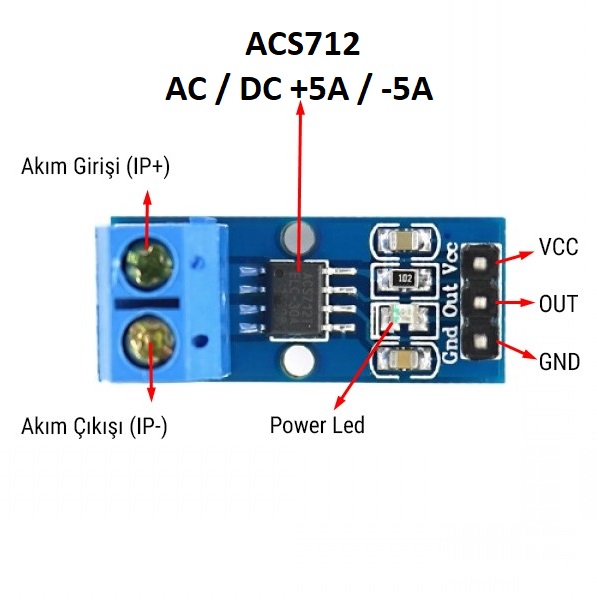

  ACS712 Akım Sensörü Modülü AC / DC +5A / -5A

• Çalışma Gerilimi: 3 V - 5.5 V
• Aşırı yük uyarı LED'i

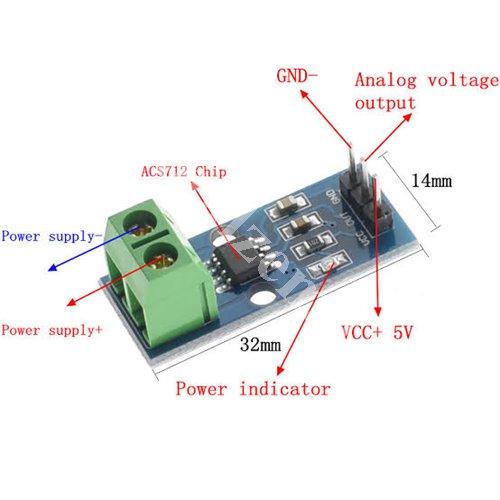

• PCB board boyutları: 33 (mm) x14 (mm)
• Çıkış Voltajı Akım Başına 185 mV değişir
• Çalışma Sıcaklığı: -40/85 Derece

ACS712 akım sensörü, üzerinden geçen akım ile değişen, doğrusal DC voltaj çıkışı veriyor.

Bu sensör ile AC ve DC akım ölçmek mümkün. ACS712-5 modeli, Max. 5 Amper ölçüyor.

ACS712 akım sensörü, üzerinden geçen akım ile değişen, doğrusal DC voltaj çıkışı veriyor.

Bu sensör ile AC ve DC akım ölçmek mümkün. ACS712-5 modeli, Max. 5 Amper ölçüyor.

ARDUINO Kodu:

//*****************************************************************

const int analogIn = A0;

int mVperAmp = 185;

int RawValue= 0;

int ACSoffset = 2500;

double Voltage = 0;

double Amps = 0;

void setup(){

  Serial.begin(9600);

}

void loop(){

  RawValue = analogRead(analogIn);

  Voltage = (RawValue / 1023.0) * 5000; // Gets you mV

  Amps = ((Voltage - ACSoffset) / mVperAmp);

  Serial.print("Amps;

  Serial.println(Amps,3);

  delay(2500);

}

//***************************************************************
