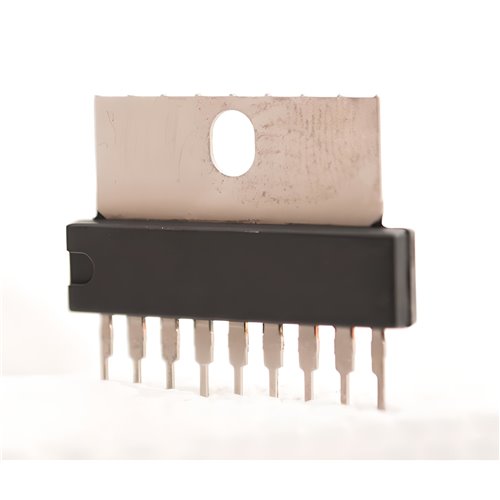

Dikey Sapma Çıkış IC'si: TDA8139, esas olarak CRT ekranlarındaki elektron ışınlarının dikey sapmasını kontrol etmek için kullanılır ve görüntülerin ekranda yukarıdan aşağıya taranmasını sağlar. SIP-9 Paketi: SIP-9 paketi, IC'nin tek bir sırada 9 pine sahip olduğunu ve özellikle televizyon setleri ve monitörlerde olmak üzere çeşitli cihazlara entegre edilmesi için nispeten kompakt olduğunu gösterir. Entegre Devre Fonksiyonları: TDA8139, dikey saptırma devresini çalıştırmak için gerekli fonksiyonları entegre eder. Bu genellikle testere dişi dalga formu oluşturma ve dikey saptırma bobinlerini kontrol etmek için akım amplifikasyonunu içerir. Genellikle saptırma boyunduruğunu veya bobinlerini doğrudan çalıştırmak için bir güç transistörü çıkış aşaması içerir. Voltaj ve Akım İşleme: Genellikle dikey saptırma bobinlerini yeterli güçle çalıştırmak için gereken yüksek voltajı (yaklaşık 30V) ve akım çıkışını işleyebilir. CRT sistemlerindeki sapma boyunduruğunu etkili bir şekilde çalıştırmak için yeterli gücü sağlayabilir. Koruma Özellikleri: TDA8139 genellikle güvenilir çalışmayı sağlamak ve aşırı akım veya ısıdan kaynaklanan hasarı önlemek için dahili termal koruma, aşırı yük koruması ve kısa devre koruması içerir. Uygulamalar: Televizyon Sapması: Görüntü gösterimi için dikey tarama oluşturmak amacıyla en yaygın olarak CRT televizyonlarında kullanılır. Monitörler ve Ekranlar: Özellikle eski CRT tabanlı monitörlerde ve ekranlarda olmak üzere dikey sapma kullanan diğer ekran sistemlerinde de kullanılır. Diğer Video Sistemleri: TDA8139, dikey sapma kontrolünün gerekli olduğu diğer video ekipmanlarında bulunabilir. Çalışma Prensibi: TDA8139 genellikle bir CRT'deki elektron tabancası için gereken dikey tarama sinyalini oluşturarak elektron ışınının testere dişi şeklinde yukarı ve aşağı hareket ederek görüntüyü ekrana boyamasını sağlar. Performans Özellikleri: Dikey sapma oranını kontrol etmek için frekans ayarlaması özelliği olabilir, bu sayede farklı ekran çözünürlükleri ve boyutlarıyla çalışabilir.
