Temel Özellikler ve Teknik Özellikler:

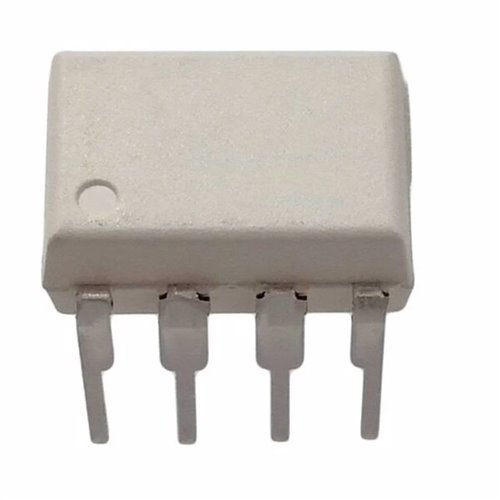

Çıkış Türü: TLP2200'ün bir mantık çıkışı vardır, yani bir giriş sinyaline yanıt olarak çıkış tarafında düşük seviyeli bir mantık sinyali sağlar. Çıkış tarafı genellikle mantıksal YÜKSEK seviye oluşturmak için harici bir çekme direnci gerektiren açık kollektör transistör çıkışı içerir. Bu mantık çıkışı, düşük voltajlı dijital devreler ile yüksek voltajlı devreler veya farklı voltaj alanları arasında arayüz oluşturmak için idealdir. Paket Türü: TLP2200, 8 pinli ve delikli montaj için uygun olan bir PDIP-8 (Plastik Çift Sıralı Paket) form faktöründe yer almaktadır. Bu, cihazın hem elle lehimlenen prototiplere hem de otomatik PCB montajlarına entegre edilmesini kolaylaştırır. PDIP-8 paketi, endüstriyel, otomotiv ve tüketici elektroniğinde mantık izolasyonu ve veri aktarım uygulamaları için yaygın bir seçimdir. Elektriksel İzolasyon: TLP2200, giriş (LED) ve çıkış (fototransistör) aşamaları arasında mükemmel elektriksel izolasyon sağlar. Tipik izolasyon voltajı 2500V'dur ve çıkış tarafındaki yüksek voltaj yükselmelerinin giriş tarafındaki hassas kontrol devresini etkilememesini sağlar. Bu izolasyon, mikrodenetleyicileri, dijital mantık devrelerini ve hassas bileşenleri yüksek voltaj geçişlerinden korumak için önemlidir. Akım Transfer Oranı (CTR): TLP2200'ün Akım Transfer Oranı (CTR), belirli koşullara ve çalışma sıcaklığına bağlı olarak genellikle %50 ila %300 arasında değişir. CTR, giriş LED'inden çıkış fototransistörüne akım transferinin verimliliğini gösterir. Daha yüksek bir CTR, belirli bir giriş akımı için çıkışa daha fazla akım aktarıldığı anlamına gelir ve bu da çıkışın mantık seviyesini daha verimli bir şekilde sürmeye yardımcı olabilir. Anahtarlama Hızı: TLP2200, genellikle mikrosaniyeler aralığında yükselme ve düşme süreleriyle yüksek hızlı anahtarlama yeteneğine sahiptir. Bu, darbe genişlik modülasyonu (PWM) ve yüksek hızlı mantık iletişimi gibi hızlı veri aktarımı gerektiren uygulamalar için uygun hale getirir. Anahtarlama hızı, dijital uygulamalarda yüksek frekanslı sinyalleri işlemek için uygundur. Gerilim ve Akım Derecelendirmeleri: Giriş İleri Gerilimi (V_F): LED girişi için tipik ileri gerilim 1,2 V ila 1,4 V'tur ve giriş akımları 5 mA ila 20 mA aralığındadır. Çıkış Gerilimi: Çıkış transistörü, 50 V'a kadar gerilim seviyelerini (dijital mantık seviyeleri için tipik çalışma aralığı 5 V ila 30 V) işlemek üzere tasarlanmıştır. Çıkış Akımı: Fototransistör için maksimum çıkış akımı tipik olarak 50 mA'dır ve bu da onu düşük güçlü mantık seviyesi anahtarlaması için uygun hale getirir. Sıcaklık Aralığı: TLP2200, -40°C ila +85°C ortam sıcaklığı aralığında çalışır ve bu da sıcaklık koşullarının dalgalanabileceği endüstriyel, otomotiv ve tüketici elektroniği uygulamalarında kullanım için uygun hale getirir.
