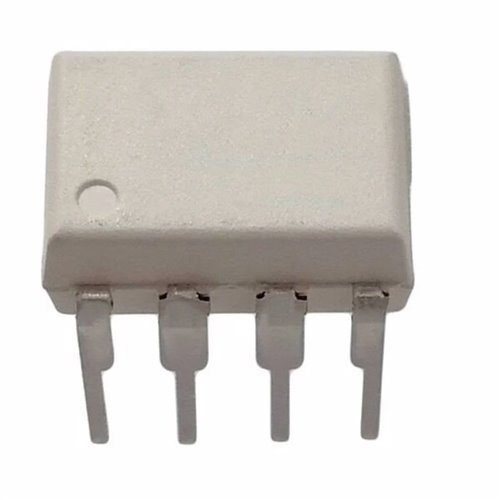

Tlp2601 Pdıp-8 Hıgh Speed Optocoupler

 TLP2601 PDIP-8 Yüksek Hızlı Optokuplör TLP2601, fototransistör çıkışlı bir PDIP-8 paketinde yüksek hızlı bir optokuplördür. Yüksek hızlarda sinyal iletirken yüksek ve düşük voltaj devreleri arasında elektriksel izolasyon sağlamak üzere tasarlanmıştır. Bu, onu dijital sinyal izolasyonu, geri besleme devreleri ve çeşitli elektronik uygulamalarda koruma için ideal hale getirir. Temel Özellikler: Paket Türü: PDIP-8 (8 pinli Plastik Çift Sıralı Paket) Giriş Aygıtı: Kızılötesi Işık Yayan Diyot (LED) Çıkış Aygıtı: Fototransistör (fototransistör çıkışlı) İzolasyon Voltajı: 5000 Vrms (minimum, 1 dakika boyunca) Çalışma Voltajı (VCC): 4,5 V ila 20 V Çıkış Akımı (IO): 50 mA (maksimum) Güç Dağılımı (PD): 70 mW (maksimum) Yayılma Gecikmesi (tPLH/tPHL): 50 ns (tipik) Yükselme Süresi: 40 ns (tipik) Düşme Süresi: 30 ns (tipik) Çalışma Sıcaklık Aralığı: -40°C ila +85°C Depolama Sıcaklık Aralığı: -55°C ila +125°C Akım Transferi Oran (CTR): %50 ila %600 (giriş akımına bağlı olarak) Temel Özellikler: Yüksek İzolasyon Voltajı: Giriş ve çıkış arasında üstün izolasyon sağlayan 5000 Vrms'lik yüksek bir izolasyon voltajı sağlar. Bu, onu yüksek voltajlı ve güvenlik açısından kritik uygulamalar için ideal hale getirir. Yüksek Hızlı Performans: TLP2601, sırasıyla 50 ns'lik tipik yayılma gecikmesi ve 40 ns ve 30 ns'lik yükselme/düşme süreleriyle hızlı anahtarlama hızlarına sahiptir. Bu, onu yüksek hızlı sinyal aktarımı için uygun hale getirir. Geniş Çalışma Voltaj Aralığı: 4,5 V ila 20 V arasında geniş bir voltaj aralığında çalışır ve bu da onu farklı sistemlere ve devre tasarımlarına uyarlanabilir hale getirir. Akım Aktarım Oranı (CTR): Geniş bir CTR aralığı (%50 ila %600) ile TLP2601, farklı sinyal kazanımı seviyelerine ulaşmada esneklik sağlayarak çeşitli yükleri etkili bir şekilde sürmesini sağlar. Kompakt PDIP-8 Paketi: PDIP-8 paketi, delikli tasarımlara kolay entegrasyon sağlayarak iyi mekanik stabilite ve sağlamlık sağlar.

Minimum sipariş tutarı 150,00TL'dir.1500,00TL üzeri alışverişlerde kargo ücreti alınmamaktadır.
Alıcı ödemeli kargolar , kargo firmasının kendi verdiği tarifeden gitmektedir.Tüm sorumluluk alıcıya aittir.
Stokta kalmayan ürünleri [email protected] mail adresimizden sorabilirsiniz.
Ürün hakkında bilgi almak için 0212 252 62 92 no'lu telefonumuzdan yada 0544 614 15 37 no'lu whatsap hattımızdan da ulaşabilirisiniz.

 TLP2601 PDIP-8 Yüksek Hızlı Optokuplör TLP2601, fototransistör çıkışlı bir PDIP-8 paketinde yüksek hızlı bir optokuplördür. Yüksek hızlarda sinyal iletirken yüksek ve düşük voltaj devreleri arasında elektriksel izolasyon sağlamak üzere tasarlanmıştır. Bu, onu dijital sinyal izolasyonu, geri besleme devreleri ve çeşitli elektronik uygulamalarda koruma için ideal hale getirir. Temel Özellikler: Paket Türü: PDIP-8 (8 pinli Plastik Çift Sıralı Paket) Giriş Aygıtı: Kızılötesi Işık Yayan Diyot (LED) Çıkış Aygıtı: Fototransistör (fototransistör çıkışlı) İzolasyon Voltajı: 5000 Vrms (minimum, 1 dakika boyunca) Çalışma Voltajı (VCC): 4,5 V ila 20 V Çıkış Akımı (IO): 50 mA (maksimum) Güç Dağılımı (PD): 70 mW (maksimum) Yayılma Gecikmesi (tPLH/tPHL): 50 ns (tipik) Yükselme Süresi: 40 ns (tipik) Düşme Süresi: 30 ns (tipik) Çalışma Sıcaklık Aralığı: -40°C ila +85°C Depolama Sıcaklık Aralığı: -55°C ila +125°C Akım Transferi Oran (CTR): %50 ila %600 (giriş akımına bağlı olarak) Temel Özellikler: Yüksek İzolasyon Voltajı: Giriş ve çıkış arasında üstün izolasyon sağlayan 5000 Vrms'lik yüksek bir izolasyon voltajı sağlar. Bu, onu yüksek voltajlı ve güvenlik açısından kritik uygulamalar için ideal hale getirir. Yüksek Hızlı Performans: TLP2601, sırasıyla 50 ns'lik tipik yayılma gecikmesi ve 40 ns ve 30 ns'lik yükselme/düşme süreleriyle hızlı anahtarlama hızlarına sahiptir. Bu, onu yüksek hızlı sinyal aktarımı için uygun hale getirir. Geniş Çalışma Voltaj Aralığı: 4,5 V ila 20 V arasında geniş bir voltaj aralığında çalışır ve bu da onu farklı sistemlere ve devre tasarımlarına uyarlanabilir hale getirir. Akım Aktarım Oranı (CTR): Geniş bir CTR aralığı (%50 ila %600) ile TLP2601, farklı sinyal kazanımı seviyelerine ulaşmada esneklik sağlayarak çeşitli yükleri etkili bir şekilde sürmesini sağlar. Kompakt PDIP-8 Paketi: PDIP-8 paketi, delikli tasarımlara kolay entegrasyon sağlayarak iyi mekanik stabilite ve sağlamlık sağlar.
