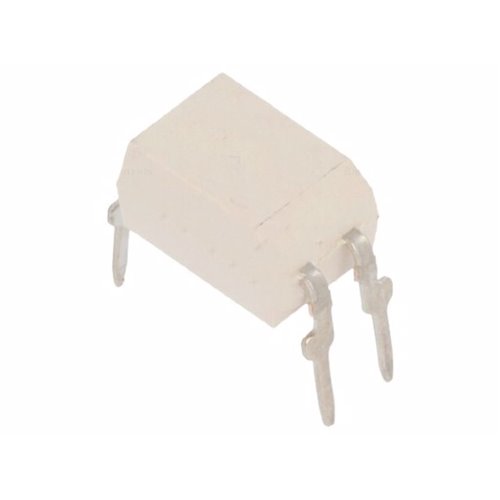

Tlp626-1 Dıp-4 Transistör Output Optocoupler

 Temel Özellikler ve Teknik Özellikler: Çıkış Türü: TLP624 bir fototransistör çıkışı kullanır. LED (giriş tarafı) etkinleştirildiğinde, çıkış tarafındaki fototransistörü etkinleştiren kızılötesi ışık yayar. Bu, çıkış devresinden akımın akmasını sağlayarak sinyal iletimini sağlar. Fototransistör çıkışı, düşük ila orta akım yüklerini sürmek için idealdir ve anahtarlama uygulamaları ve sinyal amplifikasyonu için uygundur. Paket Türü: SOP-4 (Küçük Anahat Paketi): TLP624, 4 pimli bir yüzeye monte pakette mevcuttur. SOP-4 paketi, otomatik yüzeye monte montaj süreçlerinde ve alanın sınırlı olduğu uygulamalarda kullanım için ideal hale getiren kompakt ve yerden tasarruf sağlayan bir çözüm sunar. Küçük form faktörü, yerden tasarruf etmenin önemli bir husus olduğu yüksek yoğunluklu PCB düzenleri ve tüketici elektroniği için mükemmeldir. Akım Transfer Oranı (CTR): TLP624'ün akım transfer oranı (CTR) genellikle %50 ila %600 arasındadır. Bu, çıkış akımının giriş akımının bir yüzdesi olduğu anlamına gelir. Daha yüksek bir CTR, girişten çıkış tarafına daha verimli sinyal iletimi sağlar. Belirli CTR değeri, uygulamanın akım transfer gereksinimlerine bağlı olarak uygun optocoupler'ı seçmek için önemlidir. Elektriksel İzolasyon: TLP624, giriş ve çıkış arasında elektriksel izolasyon sağlayarak yüksek voltajlı ani yükselmelerin veya geçişlerin hassas bileşenlere zarar vermesini önler. İzolasyon voltajı genellikle 5 kV olarak derecelendirilir. Bu izolasyon, düşük voltaj tarafının (mikrodenetleyici veya mantık devresi) çıkış tarafında meydana gelebilecek yüksek voltaj dalgalanmalarından korunmasını sağlar. Voltaj ve Akım Dereceleri: Giriş İleri Voltajı (V_F): Optocoupler içindeki LED, 20mA giriş akımında tipik olarak 1,2V ileri voltaja sahiptir. Çıkış Voltajı (V_CE): Fototransistör, 30 V'a kadar bir kollektör-emitör voltajını (V_CE) işleyebilir. Çıkış Kollektör Akımı (I_C): TLP624, orta yükleri sürmek veya sinyal amplifikasyonu sağlamak için yeterli olan 50 mA'ya kadar bir çıkış akımını işleyebilir. Pin Yapılandırması (SOP-4): SOP-4 paketindeki TLP624'ün pin çıkışı aşağıdaki gibidir: Pin 1 (Anot, Giriş): Bu pin, dahili LED'in anotu içindir. Giriş sinyalinin uygulandığı yerdir. Pin 2 (Katot, Giriş): LED'in katodu, genellikle toprağa veya giriş sinyalinin negatif tarafına bağlanan bu pine bağlanır. Pin 3 (Kollektör, Çıkış): Fototransistörün kollektörü bu pine bağlanır. Çıkış sinyali buradan alınır. Pin 4 (Emitter, Çıkış): Fototransistörün emitörü, genellikle toprağa veya çıkış sinyalinin dönüş yoluna bağlanan bu pine bağlanır.

Minimum sipariş tutarı 150,00TL'dir.1500,00TL üzeri alışverişlerde kargo ücreti alınmamaktadır.
Alıcı ödemeli kargolar , kargo firmasının kendi verdiği tarifeden gitmektedir.Tüm sorumluluk alıcıya aittir.
Stokta kalmayan ürünleri [email protected] mail adresimizden sorabilirsiniz.
Ürün hakkında bilgi almak için 0212 252 62 92 no'lu telefonumuzdan yada 0544 614 15 37 no'lu whatsap hattımızdan da ulaşabilirisiniz.

 Temel Özellikler ve Teknik Özellikler: Çıkış Türü: TLP624 bir fototransistör çıkışı kullanır. LED (giriş tarafı) etkinleştirildiğinde, çıkış tarafındaki fototransistörü etkinleştiren kızılötesi ışık yayar. Bu, çıkış devresinden akımın akmasını sağlayarak sinyal iletimini sağlar. Fototransistör çıkışı, düşük ila orta akım yüklerini sürmek için idealdir ve anahtarlama uygulamaları ve sinyal amplifikasyonu için uygundur. Paket Türü: SOP-4 (Küçük Anahat Paketi): TLP624, 4 pimli bir yüzeye monte pakette mevcuttur. SOP-4 paketi, otomatik yüzeye monte montaj süreçlerinde ve alanın sınırlı olduğu uygulamalarda kullanım için ideal hale getiren kompakt ve yerden tasarruf sağlayan bir çözüm sunar. Küçük form faktörü, yerden tasarruf etmenin önemli bir husus olduğu yüksek yoğunluklu PCB düzenleri ve tüketici elektroniği için mükemmeldir. Akım Transfer Oranı (CTR): TLP624'ün akım transfer oranı (CTR) genellikle %50 ila %600 arasındadır. Bu, çıkış akımının giriş akımının bir yüzdesi olduğu anlamına gelir. Daha yüksek bir CTR, girişten çıkış tarafına daha verimli sinyal iletimi sağlar. Belirli CTR değeri, uygulamanın akım transfer gereksinimlerine bağlı olarak uygun optocoupler'ı seçmek için önemlidir. Elektriksel İzolasyon: TLP624, giriş ve çıkış arasında elektriksel izolasyon sağlayarak yüksek voltajlı ani yükselmelerin veya geçişlerin hassas bileşenlere zarar vermesini önler. İzolasyon voltajı genellikle 5 kV olarak derecelendirilir. Bu izolasyon, düşük voltaj tarafının (mikrodenetleyici veya mantık devresi) çıkış tarafında meydana gelebilecek yüksek voltaj dalgalanmalarından korunmasını sağlar. Voltaj ve Akım Dereceleri: Giriş İleri Voltajı (V_F): Optocoupler içindeki LED, 20mA giriş akımında tipik olarak 1,2V ileri voltaja sahiptir. Çıkış Voltajı (V_CE): Fototransistör, 30 V'a kadar bir kollektör-emitör voltajını (V_CE) işleyebilir. Çıkış Kollektör Akımı (I_C): TLP624, orta yükleri sürmek veya sinyal amplifikasyonu sağlamak için yeterli olan 50 mA'ya kadar bir çıkış akımını işleyebilir. Pin Yapılandırması (SOP-4): SOP-4 paketindeki TLP624'ün pin çıkışı aşağıdaki gibidir: Pin 1 (Anot, Giriş): Bu pin, dahili LED'in anotu içindir. Giriş sinyalinin uygulandığı yerdir. Pin 2 (Katot, Giriş): LED'in katodu, genellikle toprağa veya giriş sinyalinin negatif tarafına bağlanan bu pine bağlanır. Pin 3 (Kollektör, Çıkış): Fototransistörün kollektörü bu pine bağlanır. Çıkış sinyali buradan alınır. Pin 4 (Emitter, Çıkış): Fototransistörün emitörü, genellikle toprağa veya çıkış sinyalinin dönüş yoluna bağlanan bu pine bağlanır.
