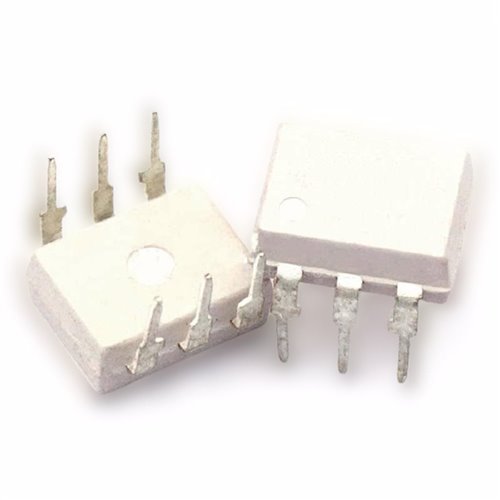

Tlp630 Dıp-6 Transıstor Output Optocoupler

 Temel Özellikler ve Teknik Özellikler: Çıkış Türü: TLP630 bir fototransistör çıkışı kullanır. Dahili LED bir giriş sinyali tarafından etkinleştirildiğinde, fototransistörün iletken olmasını tetikleyen kızılötesi ışık yayar ve çıkış sinyalinin geçmesine izin verir. Fototransistör çıkışı, giriş ve çıkış tarafları arasında elektriksel izolasyon sağlar ve orta akım yüklerini değiştirmek için uygundur. Paket Türü: DIP-6 (6 pimli Çift Sıralı Paket): TLP630, özellikle manuel ve prototipleme uygulamalarında daha kolay kullanım ve montaj için sağlam bir mekanik bağlantı sağlayan bir delikli paket olan DIP-6 paketinde yer alır. DIP-6 paketi, daha küçük bir ayak izine ihtiyaç duyulduğunda optocoupler'lar için yaygın olarak kullanılır ve sınırlı alana sahip tasarımlar için idealdir. Akım Aktarım Oranı (CTR): TLP630'un akım aktarım oranı (CTR) genellikle %50 ila %600 arasındadır. CTR, akımın giriş tarafından (LED) çıkış tarafına (fototransistör) aktarıldığı verimliliği gösterir. Daha yüksek bir CTR, giriş akımının yükseltilmesi veya korunması gereken tasarımlarda önemli olan daha verimli sinyal aktarımı anlamına gelir. Elektriksel İzolasyon: TLP630, giriş ve çıkış devreleri arasında elektriksel izolasyon sağlar ve bu da hassas düşük voltaj tarafını çıkış tarafındaki yüksek voltaj yükselmelerinden veya gürültüden korur. İzolasyon voltajı genellikle 5 kV olarak derecelendirilir ve TLP630'un yüksek voltaj geçişlerine veya dalgalanmalarına dayanabilmesini ve uygun izolasyonu koruyabilmesini sağlar. Voltaj ve Akım Derecelendirmeleri: Giriş İleri Voltajı (V_F): TLP630 içindeki LED, genellikle 20mA giriş akımında 1,2V ileri voltaja sahiptir. Çıkış Voltajı (V_CE): Fototransistör, 30V'a kadar bir kollektör-emitör voltajını (V_CE) kaldırabilir. Çıkış Toplayıcı Akımı (I_C): TLP630, 50mA'ya kadar çıkış akımını kaldırabilir ve bu da onu orta düzeyde anahtarlama yükleri için uygun hale getirir. Pin Yapılandırması (DIP-6): DIP-6 paketindeki TLP630'un pin çıkışı aşağıdaki gibidir: Pin 1 (Anot, Giriş): Giriş sinyalinin uygulandığı dahili LED'in anodu. Pin 2 (Katot, Giriş): LED'in katodu, genellikle giriş sinyalinin toprak veya negatif tarafına bağlanır. Pin 3 (Kollektör, Çıkış): Çıkış sinyalinin alındığı fototransistörün kollektörü. Pin 4 (Emitör, Çıkış): Genellikle toprak veya çıkış sinyalinin dönüş yoluna bağlanan fototransistörün yayıcısı. Pin 5 (Emitör, Çıkış): Çıkış bağlantısı için başka bir yayıcı pin. Pin 6 (Kollektör, Çıkış): Çıkış bağlantısı için başka bir toplayıcı pin.
