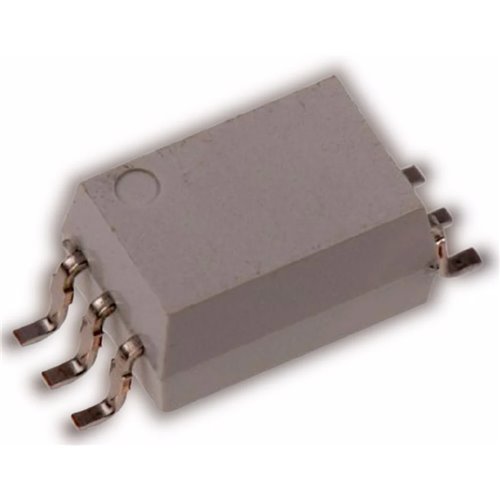

Tlp701(Tp,F) - (P701) Sdıp-6 Logıc Output Photocoupler

 Temel Özellikler ve Teknik Özellikler: Çıkış Türü: TLP701 bir mantık çıkış optokuplörüdür. Bu, ışık üretmek için dahili bir LED (ışık yayan diyot) kullandığı ve çıkış tarafında bir fotodiyot veya fototransistörü etkinleştirdiği anlamına gelir. Bu, mantık devreleriyle (örneğin, mikrodenetleyiciler, dijital mantık kapıları) doğrudan arayüz oluşturabilen bir mantık seviyesi sinyaliyle sonuçlanır. Analog veya transistör çıkışı sağlayan optokuplörlerin aksine, mantık çıkışı bu cihazı yüksek hız ve gürültü bağışıklığının kritik olduğu dijital sistemler için ideal hale getirir. Paket Türü: SDIP-6 (6 pimli Yüzeye Monte Çift Sıralı Paket): Bu, yüksek yoğunluklu PCB tasarımlarında otomatik montaj sağlayan kompakt bir yüzeye monte pakettir. SDIP-6 paketi, TLP701'i modern yüzeye monte teknoloji (SMT) tasarımlarında kullanım için ideal hale getirir. Akım Transfer Oranı (CTR): TLP701'in CTR aralığı (Akım Transfer Oranı) %50 ila %600'dür. Bu oran, girişten (LED tarafı) çıkışa (fototransistör tarafı) ne kadar akım aktarılacağını belirler. CTR ne kadar yüksekse, sinyal transferi o kadar verimlidir. TLP701'in CTR aralığı, güvenilir çıkış sinyali seviyelerini korurken çeşitli giriş sinyali güçlerini işlemesine olanak tanır. Elektriksel İzolasyon: TLP701, giriş ve çıkış tarafları arasında güçlü elektriksel izolasyon sağlayarak düşük voltajlı devreleri yüksek voltaj dalgalanmalarından veya geçişlerinden korumaya yardımcı olur. Tipik izolasyon voltajı 5 kV'dur ve sağlam koruma sağlar. Voltaj ve Akım Dereceleri: Giriş İleri Voltajı (V_F): Dahili LED'in ileri voltajı genellikle 20mA giriş akımında 1,2V'dur. Çıkış Voltajı: Çıkış 5,5V'a kadar işleyebilir. Çıkış Akımı: Fototransistör çıkışı 50mA'ya kadar akımı kaldırabilir. Pin Yapılandırması (SDIP-6): SDIP-6 paketindeki TLP701 genellikle aşağıdaki pin yapılandırmasına sahiptir: Pin 1: Anot (Giriş) - Giriş sinyalinin uygulandığı dahili LED'in anodu. Pin 2: Katot (Giriş) - LED'in katodu, genellikle toprağa veya giriş sinyalinin negatif tarafına bağlanır. Pin 3: Kollektör (Çıkış) - Mantıksal çıkış sinyalinin alındığı fototransistörün kollektörü. Pin 4: Emitör (Çıkış) - Genellikle toprağa veya çıkış sinyalinin dönüş yoluna bağlanan fototransistörün yayıcısı. Pin 5: Toprak - Hem giriş hem de çıkış devreleri için ortak toprak. Pin 6: Kollektör (Çıkış) - Mantıksal çıkış sinyali için başka bir kollektör pimi.
