Temel Özellikler ve Teknik Özellikler:

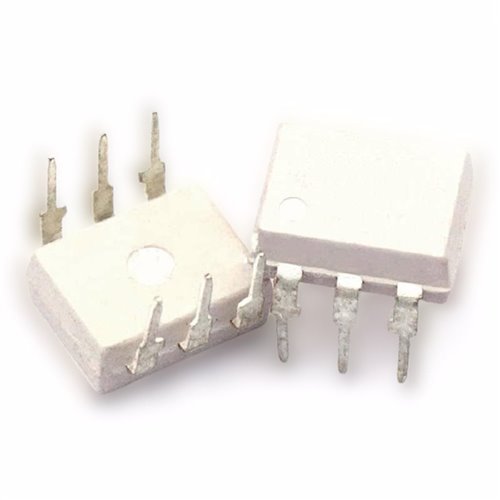

Çıkış Türü: TLP741J, TRIAC ve SCR çıkış türlerini kullanır. Bu bileşenler, bir giriş sinyaline yanıt olarak açılıp kapanarak AC güç devrelerini kontrol edebilir. TRIAC kullanımı, çift yönlü anahtarlamaya izin verir (yani, hem pozitif hem de negatif AC döngülerini değiştirebilir), bu da AC güç kontrol uygulamalarında faydalıdır. Paket Türü: TLP741J, standart bir delikli paket olan PDIP-6 (6 pimli Plastik Çift Sıralı Paket) ile gelir. Bu paket türü, delikli montaj işlemlerinde manuel veya otomatik lehimleme için uygun hale getirir. PDIP-6 paketi, sağlam mekanik bağlantılar ve güvenilir performans sağlar. Elektriksel İzolasyon: TLP741J, giriş ve çıkış devreleri arasında 2,5 kV'a kadar (versiyona bağlı olarak) bir izolasyon voltajı ile elektriksel izolasyon sağlar. Bu izolasyon, hassas düşük voltajlı kontrol devrelerini yüksek voltajlı AC güç devrelerinden korur. Yüksek izolasyon voltajı, güç tarafındaki voltaj yükselmeleri veya dalgalanmaları nedeniyle kontrol tarafındaki hasarın önlenmesine yardımcı olur. Tetikleme Özellikleri: TLP741J, genellikle dahili LED'i etkinleştiren bir DC giriş sinyali tarafından tetiklenir. LED açıldığında, TRIAC veya SCR'yi etkinleştirir ve akımın çıkış tarafından akmasını ve AC yükünü kontrol etmesini sağlar. Hem düşük hem de yüksek hızlı AC anahtarlama uygulamaları için uygun hale getiren yüksek anahtarlama frekanslarını idare edebilir. Akım Aktarım Oranı (CTR): TLP741J'nin Akım Aktarım Oranı (CTR) genellikle %50 ila %600'dür ve akımın giriş LED'inden çıkış TRIAC veya SCR'sine aktarıldığı verimliliği gösterir. CTR değeri, çıkışı etkinleştirmek için gereken giriş akımını belirler. Daha yüksek bir CTR, çıkışı tetiklemek için daha az giriş akımı gerektiği anlamına gelir. Voltaj ve Akım Derecelendirmeleri: Giriş İleri Voltajı (V_F): Dahili LED'in ileri voltajı genellikle 20mA giriş akımında 1,2V'tur. Çıkış Voltajı (V_D): TRIAC veya SCR 400V'a kadar bir voltajı kaldırabilir. Çıkış Akımı (I_D): Çıkış tarafının akım derecesi genellikle güç devrelerini kontrol etmek için 1A'ya kadardır. Anahtarlama Hızı: TLP741J, düşük ila orta hızlı uygulamalar için uygun olan orta anahtarlama hızları sunar. Tipik açma ve kapama süreleri, uygulamaya bağlı olarak 10 µs ila 1 ms aralığındadır. Pin Yapılandırması (PDIP-6 Paketi): PDIP-6 paketindeki TLP741J'nin aşağıdaki tipik pin yapılandırması vardır: Pin 1: Anot (Giriş) - Giriş sinyalinin uygulandığı dahili LED'in anodu. Pin 2: Katot (Giriş) - LED'in katodu, genellikle toprağa veya giriş sinyalinin negatif tarafına bağlanır. Pin 3: Kapı (Çıkış) - Bu pin SCR veya TRIAC'ın kapısına bağlanır ve tetiklemeyi kontrol eder. Pin 4: Anot (Çıkış) - TRIAC veya SCR çıkışının anodu, genellikle AC yüküne bağlanır. Pin 5: Katot (Çıkış) - TRIAC veya SCR çıkışının katodu, genellikle toprağa veya AC yükünün dönüş yoluna bağlanır. Pin 6: Anot (Çıkış) - TRIAC veya SCR için çıkışı kontrol eden başka bir anot pini.
