Temel Özellikler ve Teknik Özellikler:

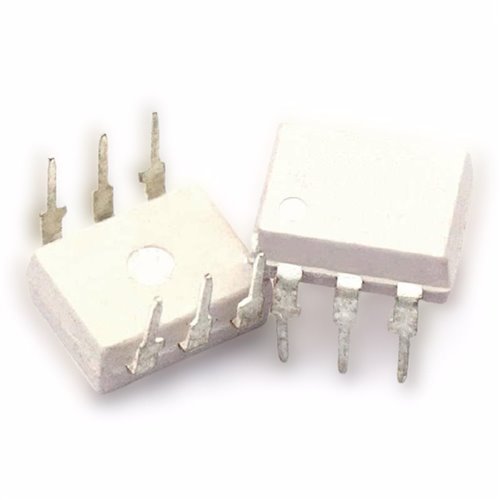

Çıkış Türü: TLP745GF'de bir fototransistör çıkışı vardır. Fototransistör, optocoupler'ın sinyalleri dijital (açık/kapalı) biçimde geçirmesini sağlayan çıkış elemanıdır. Çıkış açık kollektördür, yani fototransistör etkinleştirildiğinde çıkışı toprağa (düşük) çeker veya etkinleştirilmediğinde yüksek empedans durumunda (yüksek) bırakır. Paket Türü: TLP745GF, bir PDIP-6 paketinde yer alır. Bu paket, özellikle tasarımın daha büyük bileşenler veya bağlantılara kolay erişim içerdiği uygulamalarda geleneksel manuel ve otomatik lehimleme yöntemleri için uygun hale getiren bir delikli tasarıma sahiptir. PDIP-6 paketi, girişi ve çıkışı bağlamak için 6 pin sağlar, güvenilir bir fiziksel bağlantı ve çeşitli tasarımlara kolay entegrasyon sunar. Elektriksel İzolasyon: TLP745GF, giriş ve çıkış tarafları arasında elektriksel izolasyon sağlar ve tipik olarak 2500 V izolasyon sunar (belirli modele ve çalışma koşullarına bağlı olarak). Bu izolasyon, çıkış tarafındaki yüksek voltajlı ani yükselmelerin veya geçişlerin giriş tarafındaki hassas kontrol veya düşük voltajlı devreyi etkilememesini sağlar. Akım Aktarım Oranı (CTR): Akım Aktarım Oranı (CTR), girişten çıkışa sinyal iletiminin verimliliğini belirleyen kritik bir parametredir. TLP745GF'nin tipik olarak %50 ila %600'lük bir CTR aralığı vardır. Daha yüksek bir CTR, optocoupler'ın çıkış tarafını etkili bir şekilde çalıştırmak için daha az giriş akımı gerektirdiği anlamına gelir. Bu oran ayrıca belirli bir giriş akımı için ne kadar çıkış akımı üretilebileceğini de gösterir. Voltaj ve Akım Derecelendirmeleri: Giriş İleri Voltajı (V_F): Dahili LED'in ileri voltajı tipik olarak 10-20 mA giriş akımında 1,1 V ila 1,4 V arasındadır. Çıkış Voltajı (V_CE): Çıkış, 30 V'a kadar (açık toplayıcı fototransistörün yönetebileceği maksimum voltaj) dayanabilir. Çıkış Akımı (I_C): Maksimum çıkış akımı genellikle 50 mA ile 100 mA arasında değişir ve bu da orta düzeyde yükleri sürmesine veya diğer devrelerle etkili bir şekilde arayüz oluşturmasına olanak tanır. Anahtarlama Hızı: TLP745GF, nispeten hızlı anahtarlama hızları sağlar ve bu da onu yüksek hızlı sinyal iletimi için uygun hale getirir. Tipik yükselme ve düşme süreleri mikrosaniye aralığındadır (1 µs'den az), bu da hızlı geçişlerin gerekli olduğu dijital mantık devrelerinde çalışabilmesini sağlar. Düşük Güç Tüketimi: TLP745GF, düşük giriş gücü gereksinimleriyle çalışır, bu da onu enerji açısından verimli hale getirir ve mikrodenetleyici tabanlı sistemler ve pille çalışan cihazlar gibi düşük güç uygulamaları için uygun hale getirir. Sıcaklık Aralığı: TLP745GF için çalışma sıcaklığı aralığı genellikle -40°C ile +85°C arasındadır ve bu da onu değişen sıcaklıklara sahip endüstriyel ve ticari ortamlar için uygun hale getirir. Pin Yapılandırması (PDIP-6 Paketi): PDIP-6 paketindeki TLP745GF'nin tipik pin yapılandırması şu şekildedir: Pin 1: Anot (Giriş) - Giriş akımının uygulandığı dahili LED'in anodu. Pin 2: Katot (Giriş) - LED'in katodu, genellikle giriş sinyalinin veya toprağın negatif tarafına bağlanır. Pin 3: Kollektör (Çıkış) - Çıkış sinyalinin alındığı fototransistör çıkışının kollektörü. Pin 4: Toprak - Giriş ve çıkış devreleri için toprak pini. Pin 5: Emitör (Çıkış) - Fototransistörün yayıcısı, genellikle toprağa veya negatif voltaja bağlanır. Pin 6: Kollektör (Çıkış) - Çıkış devresi için daha iyi akım işleme sağlayan ek bir kollektör pini
