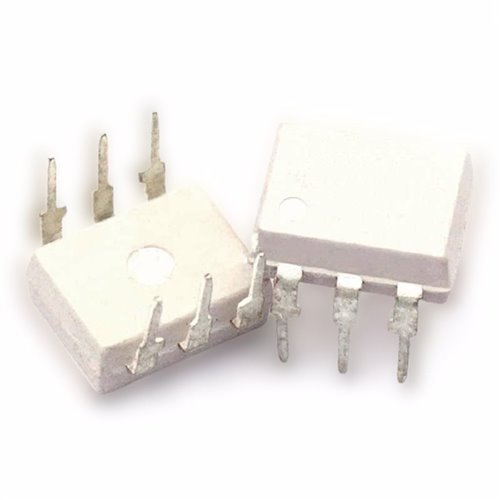

Tlp747gf Pdıp-6 Optocoupler

Ürün yorumu yok

Aynı Gün Kargo ( 16:00 kadar alınan ürünler için geçerlidir. )

%5 indirim

90,40
85,88 + KDV 103,06 Kdv Dahil | Tüm Ödeme Seçenekleri |

2,28 $ 1,97 €

* * * * * *

Ürün Kodu 122513248

Stok Kodu TLP747GF PDIP-6 OPTOCOUPLER

Ürün Durumu YENİ

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

Temel Özellikler ve Teknik Özellikler:

Çıkış Türü: TLP747GF bir fototransistör çıkışına sahiptir. Bu, optocoupler'ın LED'e uygulanan giriş sinyaline göre açılıp kapanan bir fototransistör aracılığıyla sinyalleri ilettiği anlamına gelir. Çıkış genellikle açık kollektördür, yani fototransistör çıkışı düşük seviyeye çeker (açıkken) veya yüksek empedanslı bir durumda bırakır (kapalıyken). Çıkışta geçerli bir yüksek sinyal elde etmek için bir çekme direnci gerekir. Paket Türü: TLP747GF, manuel montaj veya otomatik lehimlemenin yapıldığı uygulamalar için yaygın olarak kullanılan bir delikli paket olan PDIP-6 paketinde gelir. Bu paket, güvenilir mekanik bağlantı ve tasarımlara kolay entegrasyon gerektiren uygulamalar için uygundur. Elektriksel İzolasyon: TLP747GF, giriş ve çıkış arasında elektriksel izolasyon sağlayarak düşük voltajlı giriş devresini çıkış tarafındaki yüksek voltajlı geçişlerden veya ani yükselmelerden korur. Yalıtım voltajı genellikle 2500 V civarındadır (belirli modele ve çalışma koşullarına bağlı olarak). Akım Aktarım Oranı (CTR): Akım Aktarım Oranı (CTR), optocoupler'ın akımı giriş tarafından çıkış tarafına ne kadar etkili bir şekilde aktardığını tanımlar. TLP747GF'nin tipik olarak %50 ila %600 arasında bir CTR aralığı vardır, bu da nispeten küçük bir giriş akımıyla çıkışı etkili bir şekilde çalıştırabileceği anlamına gelir. Daha yüksek bir CTR, belirli bir çıkış akımı seviyesine ulaşmak için daha az giriş akımına ihtiyaç duyulduğu anlamına gelir. Voltaj ve Akım Derecelendirmeleri: Giriş İleri Voltajı (V_F): LED'in tipik ileri voltajı, 10-20 mA giriş akımıyla çalıştırıldığında yaklaşık 1,1 V ila 1,4 V'tur. Çıkış Voltajı (V_CE): Çıkış fototransistörü 30 V'a kadar işleyebilir. Çıkış Akımı (I_C): İşlenebilen maksimum çıkış akımı tipik olarak 50mA ila 100mA'dir ve diğer devrelerle arayüz oluşturmak için yeterli akım işleme sağlar. Anahtarlama Hızı: TLP747GF, genellikle mikro saniye aralığında (1 µs'den az) yükselme ve düşme süreleriyle nispeten hızlı anahtarlama hızları sunar ve bu da onu yüksek hızlı dijital iletişim için uygun hale getirir. Düşük Güç Tüketimi: TLP747GF, düşük giriş akımı gereksinimleriyle çalışır ve bu da onu mikrodenetleyici tabanlı devreler, pille çalışan cihazlar ve diğer enerji tasarruflu tasarımlar gibi düşük güç uygulamaları için uygun hale getirir. Sıcaklık Aralığı: TLP747GF için çalışma sıcaklığı aralığı tipik olarak -40°C ila +85°C'dir ve bu da onu değişen sıcaklık koşullarının yaşandığı hem endüstriyel hem de ticari ortamlarda kullanıma uygun hale getirir.
